Гофро-балка (SIN-балка)
Гофро-балка (SIN-балка) – балка двотаврова гофрована полегшена, є різновидом зварених двотаврів з гофрованою стінкою зі сталі.
Цю технологію виробництва гофро-балок було освоєно навесні 2006 року нашим заводом металоконструкцій спільно з австрійською фірмою “ZEMAN BAUELEMENTE Produktionsgesellschaft mbH.”
Виготовлення гофро-балки (SIN-балки)
Роботизована лінія виробництва
Гофрований лист стінки з'єднується з полицями безперервним одностороннім зварним рівноміцним швом. Режим зварювання по довжині підбирає сканувальний пристрій, що враховує дефекти різання та видає завдання на зварювальні головки роботів виробництва компанії «АВВ».
Технічні умови
Виготовляються гофро-балки відповідно до ТУ У В.2.6-28.1-30653953-007:2007 «Балки двотаврові гофровані полегшені».
Розміри
| Експлуатаційна маса з ковшем та телескопічною стрілою, kg | 8900 |
| Ширина, mm | 2420 |
| Висота, мм | 3660 |
| Ширина/висота переднього ковша, mm | 2420 /940 |
| Ширина/висота переднього ковша 4 в 1 7, mm | 2420/1015 |
| Ширина зворотної лопати, mm | 930 |
| Місткість переднього ковша (SAE), m3 | 1,08 |
| Місткість ковша зворотної лопати (SAE), m3 | 0,2 |
| Максимальний крутний момент Н * m | 375 |
| Стандартна довжина рукояті, mm | 1850 |
| Вантажопідйомність витягнутої стріли, kg | < 1000 |

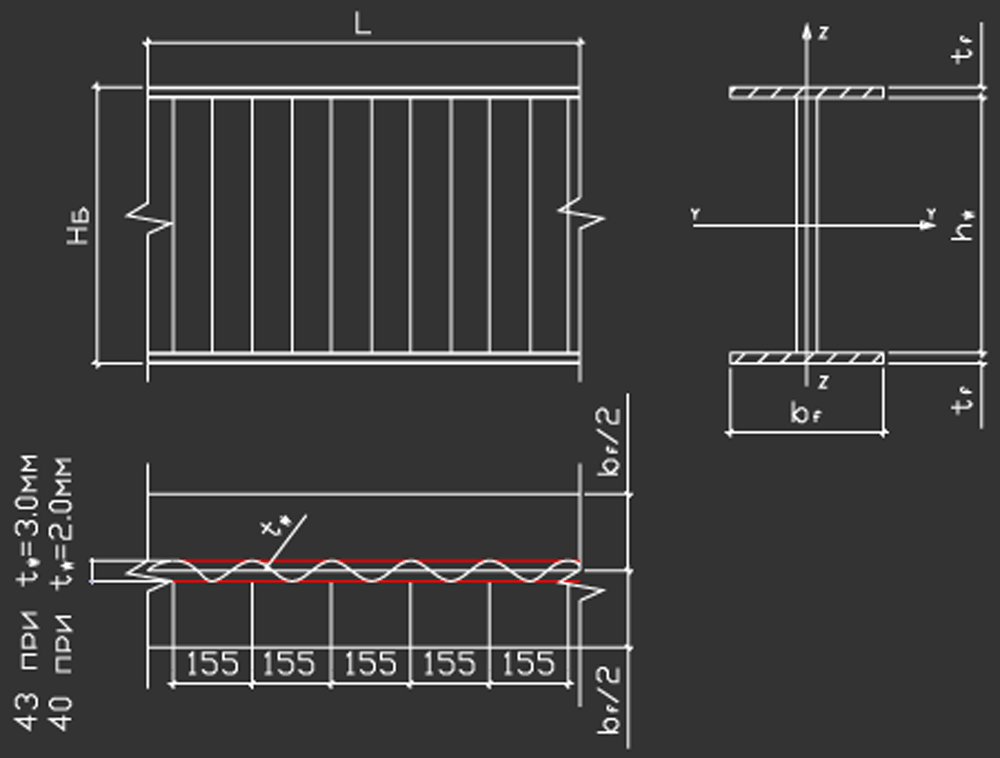

Гофро-балка (SIN-балка) – розміри та позначення
Переваги застосування гофро-балок
Рентабельність
Гофро-балка надзвичайно рентабельна при застосуванні великих прольотах - її довжина завжди відповідає даним індивідуального замовлення, прольоти може бути довжиною до 80м. Гофро-балки можуть бути використані кок прогони, одно-і багатопролітні каркаси, мостові конструкції, колони.
Висока несуча здатність
Гофро-балки мають максимальну несучу здатність при оптимальній власній вазі. Вони поєднують у собі перевагу ґратчастих ферм (великі прольоти, невелику вагу) з перевагою звичайних катаних балок (невелика конструктивна висота і висока здатність, що несе).
Зниження металомісткості каркасу до 15%
Профільований лист стінки балки має більшу жорсткість і стійкість до деформації, ніж звичайна стінка двотавра, і дозволяє обходитися без додаткових ребер жорсткості та додаткових зв'язків, що дозволяє зменшити металоємність будівельних конструкції.
Дизайн
Завдяки оригінальному вигляду, гофро-балки (SIN-балки) можуть стати характерним елементом дизайну.
